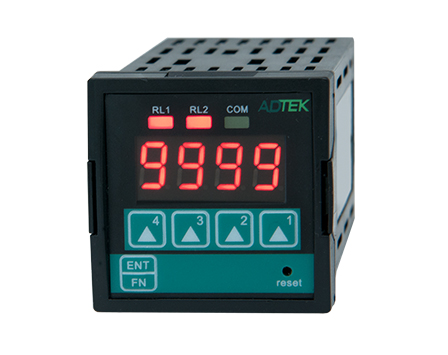

48x48 多功能计数(位置)显示控制器

CM1-CT4
CM1-CT4 多功能计数(位置)显示控制器设计了 二组脉冲信号输入，可配合 近接开关(Proximity switch)、光电开关(Photoelectric sensor) 、编码器 (Encoder) …….等，执行计数(加/减算)、位置定位、批量自动复归…等显示、控制和远端通讯功能。
本计数器设计的多样化的输入模式及触发模式设定，可轻易达成各种计数控制的要求。根据各种不同需求，本仪表具备了2 组继电器输出。

产品特点
▶ 量测脉冲波0~5kHz(A/B phase 时: 2.5KHz 每一输入); NPN / PNP / 电压脉冲等固定输入型态
▶ 5 种计数模式(上数、下数、选择输入上/下数、个别输入上/下数与相位差输入上/下数)可供选择设定;
▶ 做长度积算时，可直接设单位脉冲数(PPR)及输轴直径(Diame)，并有显示乘数(Cnt.SF)可设定，仪表会自动换算并显示累积长度
▶ 二组继电器输出，二段设定值可设定计数总量与前置动作量，计数总量(Total)输出具N/R/C/E/F/Q 动作模式或作相位差输入的位置或长度的Hi / Lo 警报等动作模式1组外部控制输入可由外部开关控制，复归(Reset)

产品应用
▶ 配合近接开关、光电开关、编码器…等，执行计数(加/减算)、长度、位置定位、批量 等显示、控制…功能
▶ 电线电缆机械、印刷机械….
