智能立体停车场-充电桩应用之解决方案

   随着许多人经济水平的增长，社会形态经济的迅速进展，电动汽车的普及，电动汽车充电站必将成为汽车工业和能源产业发展的重点。

   智慧充电桩城市大多家庭至少会有一辆车，况且闪现增长的发展方向，随之而来的就是城市停车、充电难题渐渐加剧，为了解决这些问题，立体停车场是个不错的挑选。既可以解决停车、充电的困难，也可以让停车更加智慧化，立体化，这也是科学技术进步提高的一种表现出来，城市进展的一种表现出来。

   既充电桩行业迎来重大的发展机遇带动了充电桩投资的增长，也带来内部用电计量设备的需求。ADTEK智能电表，为各类充电桩厂家及系统集成商提供了一整套配电系统检测，充电电能计量产品及解决方案。

监控充电桩系统之项目

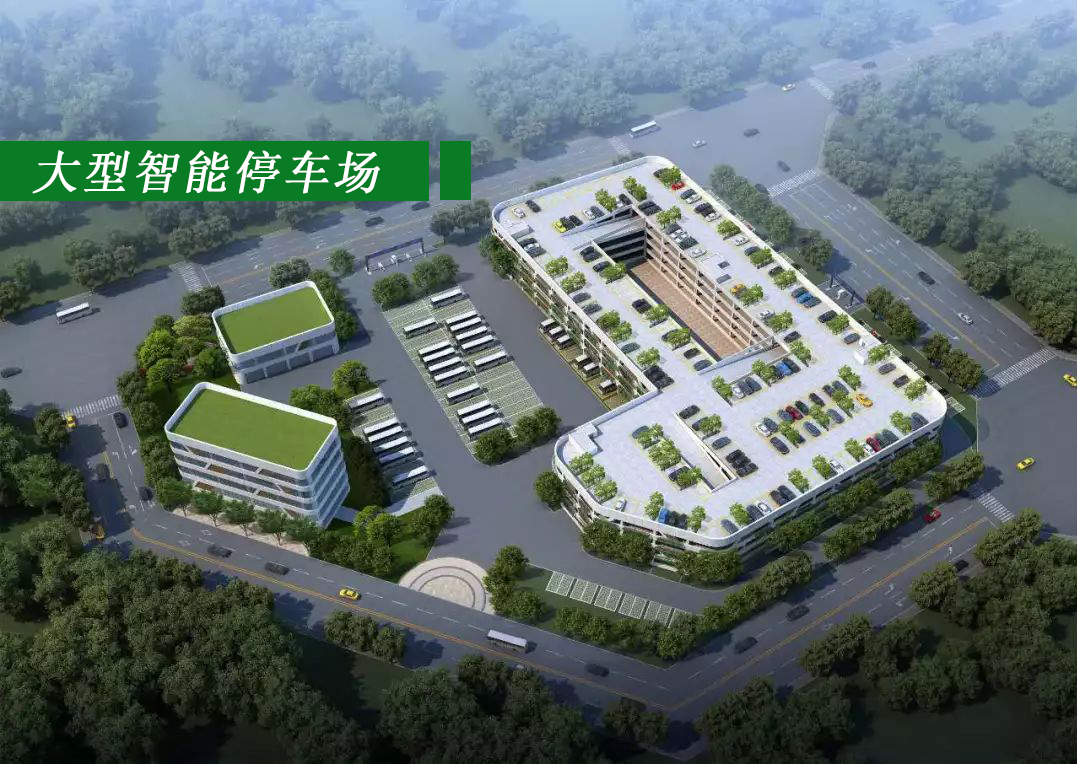

  项目名称：九江海韵沙滩智能立体停车场
  设备商：深圳市纬创自动化设备有限公司
  项目简介：九江市海韵沙滩智能立体车库占地面积15201.38平方米，总建筑面积16318.78平米，投资规模约6000万元，设计为平面移动式智能车库规划建设停车位约900个（含90个充电桩）

---

  九江市八里湖新区海韵沙滩立体停车场项目，充电桩规模之大，电动汽车用户通过在充电桩直接为汽车充电，需要支付电力费用，完成充电交易。为此，建设相应的充电计费系统，引入集中式的信息管理平台，是开展90个充放电桩建设工作的重要组成部分。

  AEM-DRA产品优势在该项目之中发挥极致。

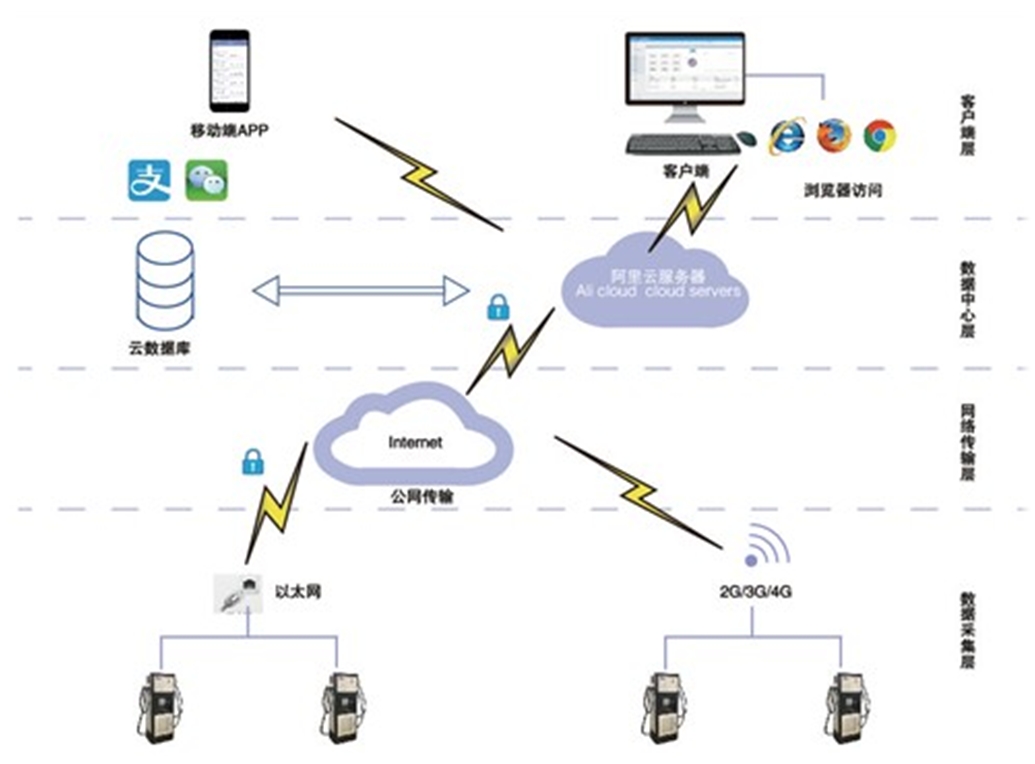

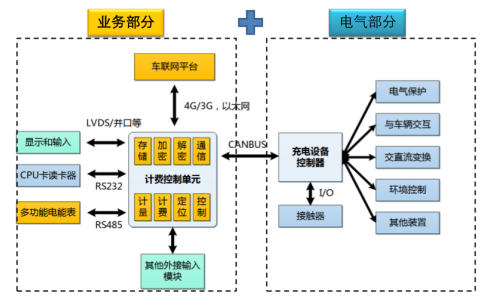

监控充电桩系统之架构

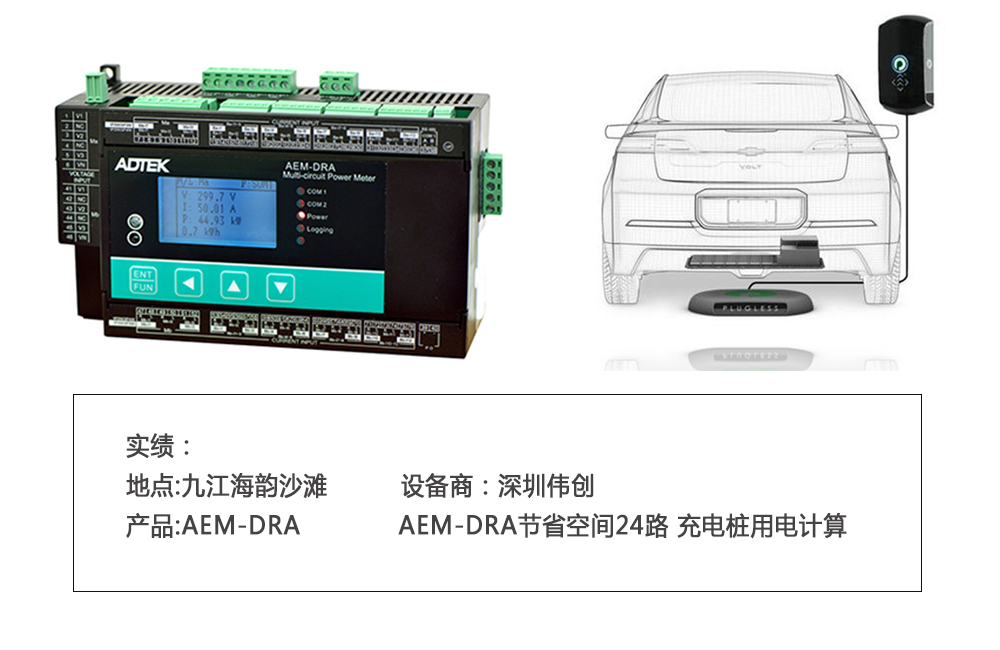

  AEM-DRA多功能电表是针对多回路电表设计：单相24回路或三相8回路，采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、分时计费等参数设置，并  具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。
具有体积小巧、精度高、可靠性好、安装方便等优点。

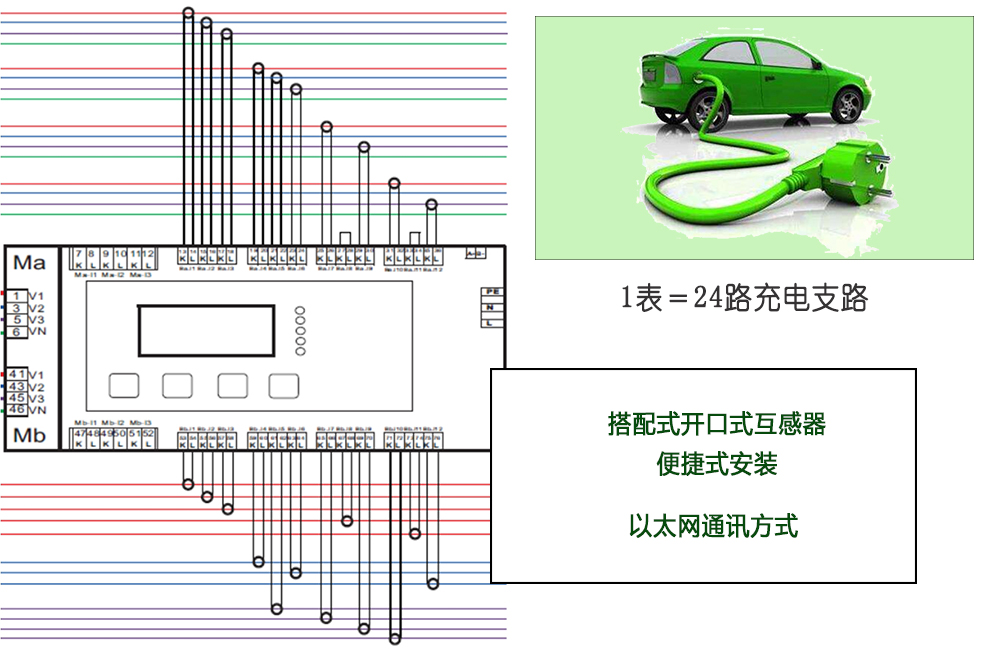

监控充电桩系统之设计布线

充电桩之AEM-DRA特点

◆充电桩一般在7KW左右的小功率充电桩，总进线回路配置电能质量量测装置，对整个充电桩供电回路电能质量进行检测；

◆各路充电桩进线回路同时安装电气火灾监控装置；

◆AEM-DRA对回路多功能电表，充电管理控制器，一起协力负责充电计费控制，电能数据由充电管理控制器通过导轨式AEM-DRA的RS485通讯口读取；

◆充电侧配置带电操微型断路器或接触器，负责控制充电时长；

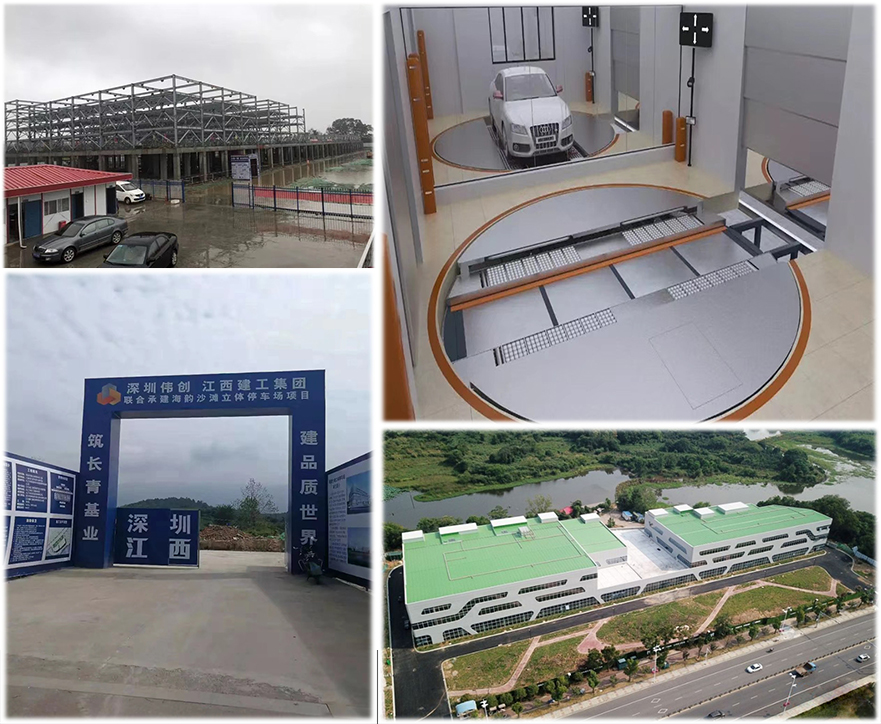

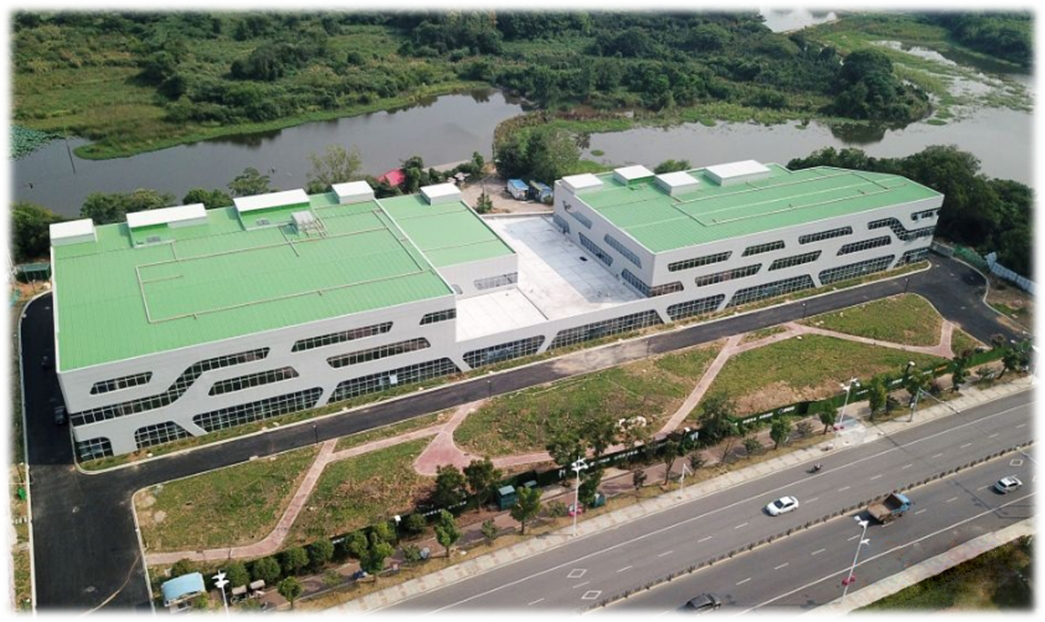

监控充电桩系统之现场照片
