超小型 【显示控制器CS3系列】产品的应用返回列表

2024/03/15 关键词：铨盛，苏州铨盛，ADTEK，台湾铨盛，铨盛电子 浏览量：676

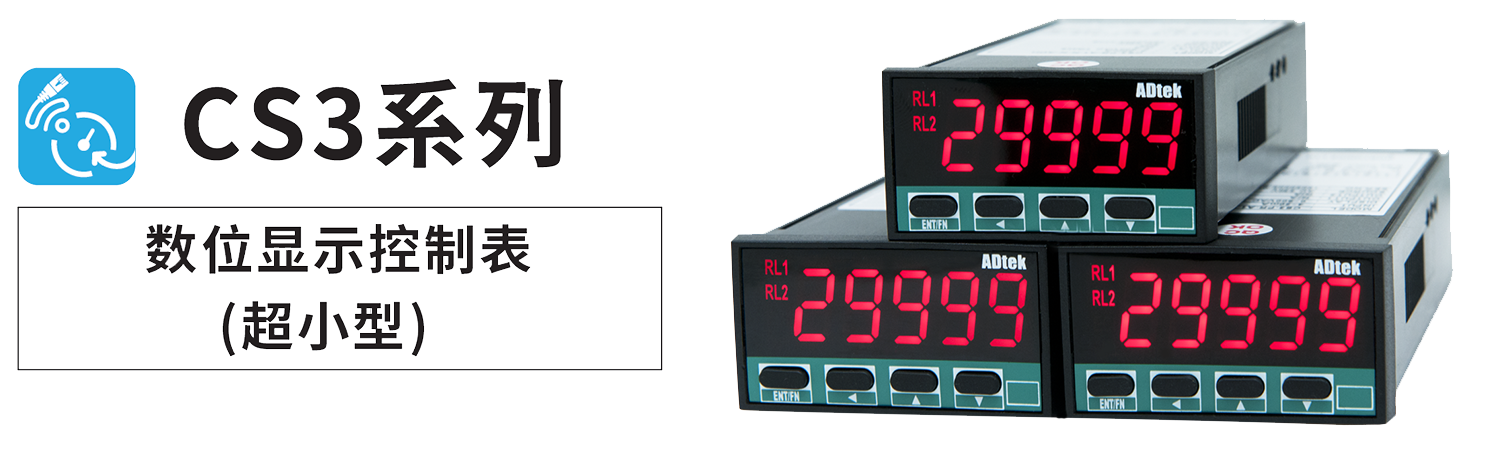

CS3系列产品显示控器提供高精度的DC/AC电压与电流测量，外型采用小尺寸设计，大小只有24 x 48mm，可大幅减少安装空间。具备多种输出功能可搭配使用，达到多元化的控制、警报与通讯功能；可广泛应用于制程控制、制程检测及中央监控等场合。

• 显示位数:4 2/3位数(-19999~+29999), 或5位数频率/转速/线速: 0~99999
• A/D转换率: 16 bits 解析度 (详见产品规格书)
• 测量精度:
  > CS3-VA: 直流: ≤ ± 0.04% of FS ± 1C; 交流: ≤ ± 0. 1% of FS±    1C;2A直流/交流：≤ ±0.2% of FS ± 1C
  > CS3-PR/SG/RS : ≤ ± 0.04% of FS ± 1C
  > CS3-RL: ≤ ± 0.05% of FS ± 1C
  > CS3-TR: Pt100Ω: ≤ ± 0. 1% of FS ± 1C
  > CS3-TC: 热电偶: ≤ ± 0.2% of FS ± 1C
• 取样速率: 15次/秒
• 反应时间: ≤100 msec.(当平均功能 AVG=“1”) (详见个别产品规格书)
• 测量信号种类:
  ☉电压/电流 ☉直流制程信号( 0-10V,4-20mA等) ☉荷重元(mV/V) ☉电位计信号(三线式) ☉温度(Pt100/热电偶) ☉电阻信号(二线式) ☉转速-线速(Hz/Pulse)
• 尺寸精巧，仅24 x 48mm
• 输入（标配）: 一组外部控制输入(ECI) (或称DI)，可个别设置为显示值保持、最大或最小值清除、继电器复归等
• 输出（2种输出选配）: 可同时选配至多2组继电器输出 + 1组模拟输出（0(1) ~ 5 V / 0 ~ 10 V或0 ~ 10mA / 0(4)~20 mA） 或至多2组继电器输出 +1组 RS485输出(ModbusR TU )；其中2组继电器输出，可个别设置为 Hi / Lo / Hi Hold / Lo Hold / DO模式，并具有起动延迟、动作间隙、动作延迟及复归延迟功能。
• 符合CE标准，具备FCC认证证书

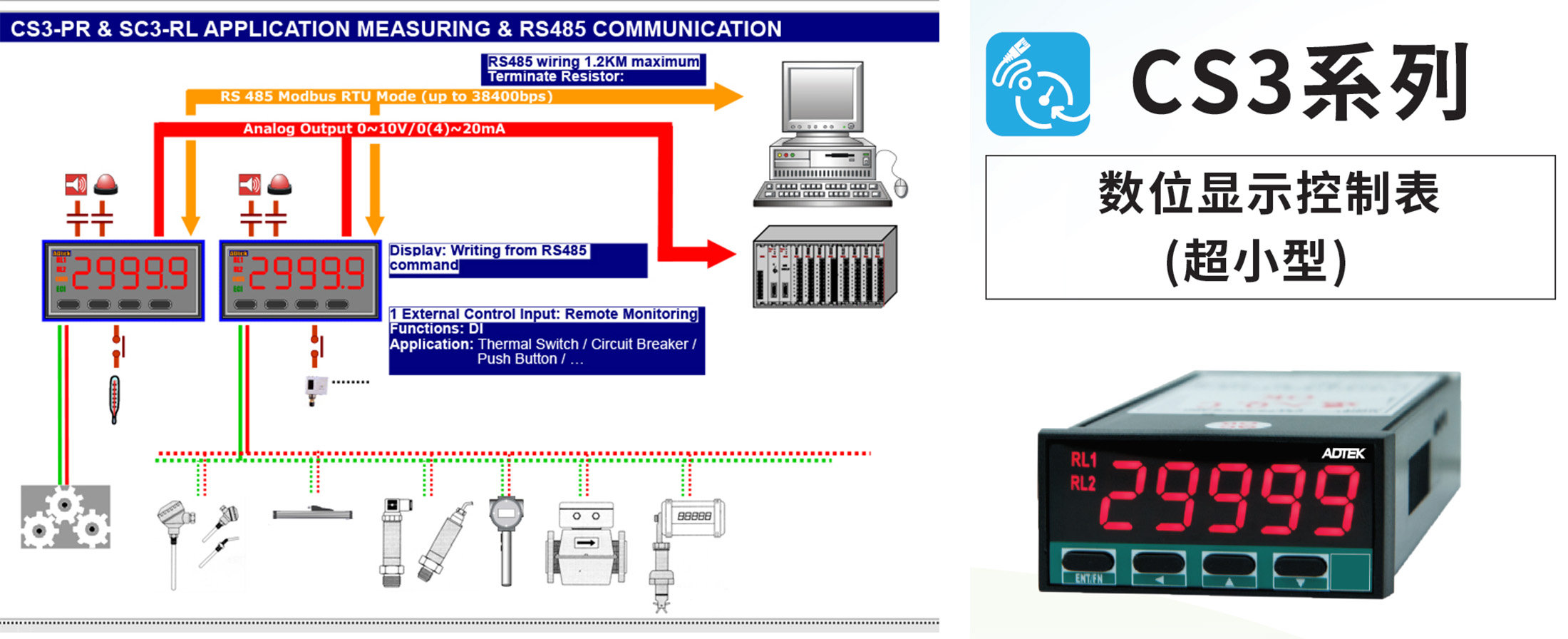

应用（APPLICATION）：

• 生产线上品管特性测试（On-Line Testing Instruments）
• 各种测试设备（Testing Instruments）
• 仪表显示控制盘（Control Panel）
• 监控中心流程板（Computer Center）
• 机械设备控制保护（Machinery Control）
